익스트루더 막힘 현상 해결 방법

압출량 문제

레이어 높이 설정 문제

Cura 설정

적층 레이어 높이는 노즐 지름보다 작아야 합니다. 예를 들어 0.4mm 노즐을 장착한 프린터에서는 적층 높이가 0.3mm를 초과하면 안 된다. 초과해서 설정하는 경우, Cura에서는 입력칸이 노랗게 변하면 경고 표시가 된다.

노즐 직경	권장 적층 높이	적층 높이 범위
0.2	0.1	~0.1
0.3	0.15	~0.2
0.4	0.2	~0.3
0.5	0.25	~0.4
0.6	0.3	~0.5
0.8	0.4	~0.6
1.0	0.6~0.8	~0.8

위의 표를 참고해서 권장 적층 높이를 설정하도록 하자.

레벨링 문제

7 main factors in getting the perfect 3D printing first layer・Cults (cults3d.com)

노즐이 배드와 과하게 가까워서 기계에서 인식하는 높이와 실제 높이간에 차이가 발생하면 과압출이 발생한다.

이러한 경우에는 배드 레벨링을 다시 진행해 주도록 하자. 자동 레벨링이 탑재된 기종에서 같은 문제가 지속적으로 발생하는 경우에는 Z Probe Height를 조정해주고 꼭 EEPROM 쓰기를 해주도록 하자.

---

온도 문제

노즐 온도 너무 낮음

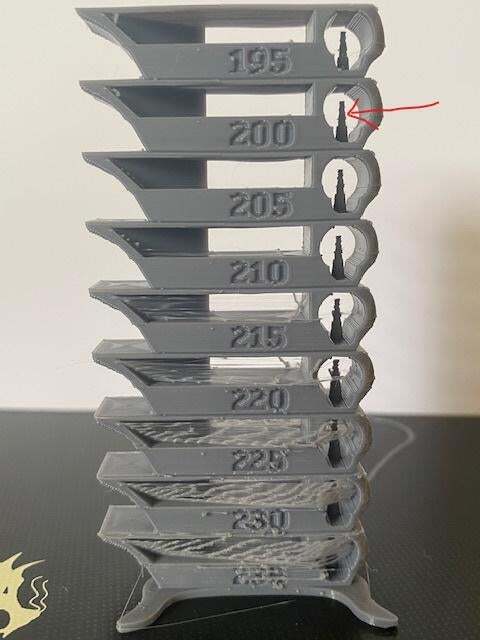

Stock Ender 3 Pro V2 - Temp Tower - Detailed settings & pictures in post : FixMyPrint (reddit.com)

필라멘트 스펙 상의 권장 온도보다 노즐의 온도가 낮을 경우 압출 불량이 일어날 수 있다.

이외에도 필라멘트 재질별로, 제조사별로 권장 온도가 다를 수 있기 때문에 필라멘트를 처음 구매해서 사용하는 경우에는 온도 타워를 이용하여 최적의 온도를 찾아보는 것이 좋다.

온도 타워를 출력하고 싶다면 아래 링크를 참고하자.

How to Use a Temp Tower in Cura – Simply Explained

온도 센서 불량

온도 센서가 불량인 경우, 노즐이 권장 온도에 도달하지 못해서 압출 불량이 일어날 수 있다.

이 경우에는 온도 센서를 새로 갈아줘야 한다.

다만, 온도 센서가 외관 상으로 아무 문제가 없는 경우에는 앞서 말한 문제 해결 방법들을 시도해 본 뒤 교체해보도록 하자.

---

노즐목 문제

노즐목 조립 문제

익스트루더를 제대로 조립하지 않을 경우, 노즐과 노즐목 사이에 빈 공간이 생겨서 그 사이로 필라멘트가 녹아 들어가서 흐름을 방해할 수 있다.

노즐목이 제대로 조립되지 않았다는 것은 아래와 같은 현상들로 확인이 가능하다.

Fix an oozing or leaking heat block - Dans Bits Bytes and Ramblings (bemowski.info)

1. 필라멘트가 블록 사이로 새는 현상이 발생한다.

2. 출력 도중에 노즐 부분이 익스트루더에서 분리되거나 체결 나사가 자꾸 풀린다.

이러한 경우에는 익스트루더를 재조립 해주거나, 조립 과정에서 나사 부분에 리튬 구리스 등을 발라줘서 공차를 없애보자.

노즐목 쿨링 문제

Water Cool a 3D Printer Nozzle for Cheap and Easy! : 6 Steps (with Pictures) - Instructables

익스트루더 쿨링팬이 고장나면 노즐 히터의 열이 노즐목을 타고 올라와서 오른쪽 사진과 같이 필라멘트에 열을 가하게 된다. 열을 받은 필라멘트는 물러지는데 그렇게 되면 익스트루더가 밀어넣는 힘에 의해 변형이 오고 이로 인해 노즐목 중간에 필라멘트가 껴버리게 된다.

이러한 경우에는 노즐목 쿨링팬의 정상 작동 여부를 확인한 후, 문제가 있는 경우 교체해주도록 하자.
